접지저항 측정은 전기설비에서 발생할 수 있는 감전 위험, 누전, 이상전압, 낙뢰 전류 등을 안전하게 대지로 방류하기 위해 반드시 필요한 절차이다. KEC(Korea Electrical Code) 개정 이후 “제1·2·3종 접지” 개념은 삭제되었으며, 현재는 설비 기능별 접지 기준을 직접 명시하는 방식으로 바뀌었다. 따라서 접지저항 측정은 단순한 값 비교가 아니라, 해당 전기설비가 어떤 기능을 수행하는지에 따라 판단하는 것이 핵심이다.
🔎 1. 접지저항 측정의 목적
감전 사고 예방
누전·절연 불량 시 인체가 전류 통로가 되는 것을 방지하기 위해 접지저항이 충분히 낮아야 한다. 접지가 높으면 인체 접촉 시 위험 전압이 그대로 남아 감전 사고가 발생할 수 있다.
기기 보호
전동기, 분전반, 통신장비, SPD(서지보호기) 등은 이상 전류가 흐를 때 보호 기능이 즉시 동작해야 한다. 접지저항이 높을 경우 차단기나 보호장치가 제때 동작하지 못한다.
낙뢰 및 이상전압 방류
특히 SPD는 접지 성능이 직접 성능과 연결된다. 접지저항이 높으면 낙뢰 전압이 설비 내부로 역류할 수 있어 위험하다.
🔧 2. 접지저항 측정 방법

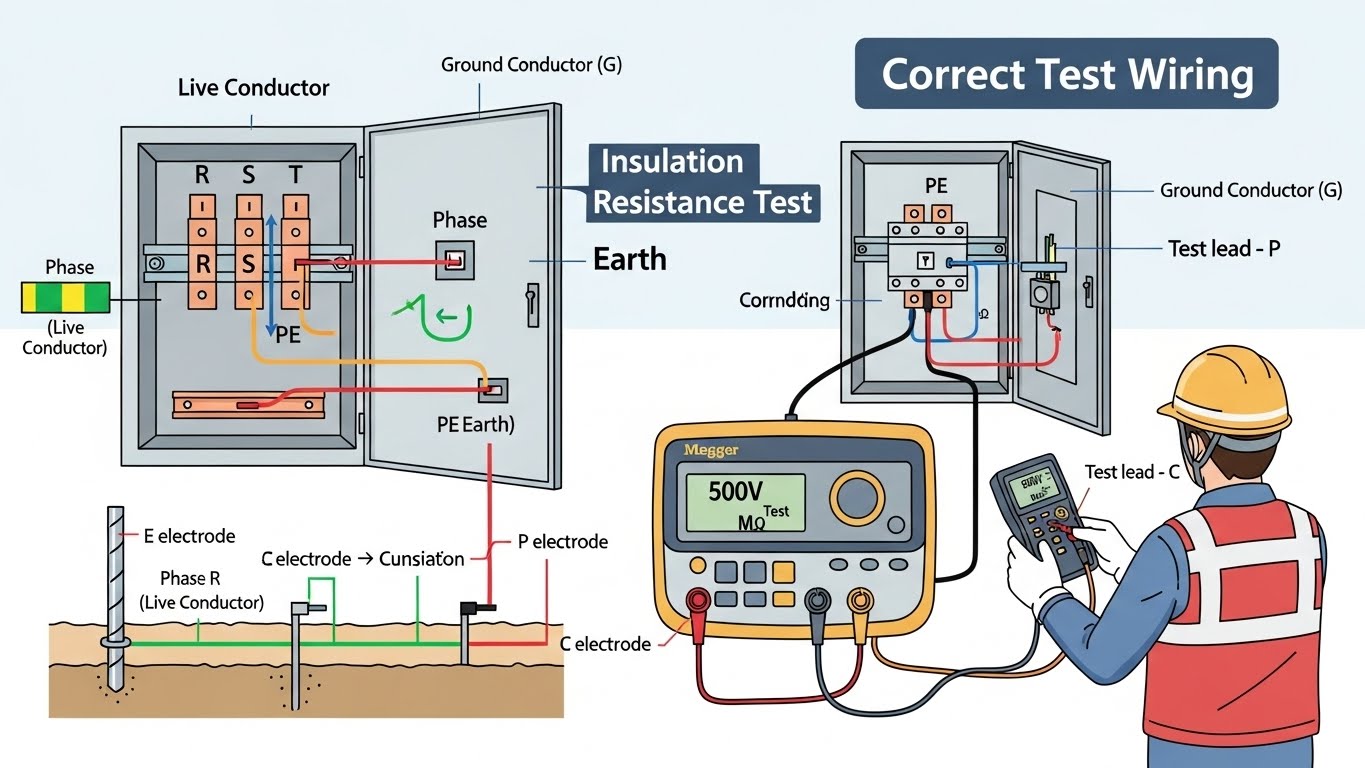

✔ (1) 3전극 측정법 (Fall-of-Potential Method)
현장에서 가장 널리 쓰는 접지 측정 방식이다.
구성
- E 전극: 접지전극(측정 대상)
- P 전극: 보조 전위 전극
- C 전극: 보조 전류 전극
원리
- C 전극으로 대지에 전류를 흘린다.
- P 전극에서 전압을 측정한다.
- 접지저항 R = V / I 로 구한다.
또한 P 전극 위치를 52%, 62%, 72% 지점에서 반복 측정해 값이 일정하면 정확한 측정으로 판단한다.
→ 가장 정확한 방법이며 신설 접지 또는 독립 접지 측정에 필수.
✔ (2) 클램프 방식 접지저항 측정법 (Loop Impedance Method)
보조전극을 박을 공간이 없는 공장·빌딩 등에서 사용한다. 접지선에 클램프를 물려 루프 임피던스를 측정하는 방식이며, 실제 접지저항과 전선·접속부 저항이 함께 포함된 값을 얻게 된다.
장점
- 빠르고 설비 중단 없이 측정 가능
단점
- 독립 접지(단일 접지극)에는 사용 불가
- 병렬 접지가 많을수록 실제보다 낮은 값이 나옴
✔ (3) 선택적 클램프 방식 (Selective Clamp)
메인 접지를 분리하지 않고도 특정 접지선만 선택적으로 측정하는 기술이다. 고급 접지저항계에서 제공하며, 건물 접지 시스템이 복잡할 때 유용하다.
📏 3. 최신 KEC 접지 기준
KEC에서는 종별 규정이 사라지고 기능별 기준으로 정리되었다.
✔ 1) 감전보호용 접지(PE, 보호도체)
- 누전차단기(RCD) 사용 시 접지저항 값 자체는 제한 없음
- RCD의 동작전류·동작시간이 감전보호를 결정
※ 과거 “3종 접지는 100Ω 이하” 같은 규정은 삭제됨.
✔ 2) 설비 보호(전기기기 외함 접지 등)
- 일반 건축 설비: 10Ω 이하 권장
- 대형 설비 또는 접지 상승전압 관리가 필요한 경우: 더 낮은 값 필요
✔ 3) SPD 접지 기준 (낙뢰보호 기능)
- 10Ω 이하 필수
- 고급 낙뢰 보호구조(LPS)는 1~5Ω 권장
SPD 접지 성능은 낙뢰 전압의 방류 효율과 직결되므로 가장 엄격하게 관리한다.
✔ 4) 정보·통신·정밀 제어 장비
- 10Ω 이하
- 제조사의 기준이 더 엄격할 경우 그 기준 준수
⚠ 4. 측정 시 주의해야 할 주요 오류 요인
토양 수분·온도 변화
비 온 뒤 측정하면 값이 인위적으로 낮아짐 → 기준 적합 오판 가능. 가능하면 건조 상태에서 측정.
병렬 접지 다수 존재
특히 공장을 클램프로 측정 시 실제보다 매우 낮게 나옴 → 3전극 방식으로 재확인 필수.
설비 운전 중 유도전압 발생
접지저항계의 측정신호에 노이즈가 섞여 접지값이 출렁일 수 있음 → 주파수 필터 기능 활용.
보조전극 간격 부족
좁은 부지에서 억지 측정 시 부정확한 값이 나옴 → C 전극은 최소 20~30m 이상 떨어뜨릴 것.
🔍 5. 접지저항 유지 관리 포인트
- 매년 주기적 측정(특히 뇌해가 많은 여름 전후)
- 페인트·부식·녹 발생 시 접지선 교체
- 접지극을 지하 깊이로 보강하거나 추가 접지극 병렬 설치
- SPD 설치 시 접지선 길이 최소화(1m 이하가 이상적)
✅ 요약
- 접지 측정은 안전·기기 보호·낙뢰 방류를 위한 핵심 절차
- 3전극 측정이 가장 정확
- 클램프 방식은 편하지만 병렬 접지가 많으면 과소측정됨
- KEC는 더 이상 1·2·3종 접지를 사용하지 않음
- 기능별 기준에 따라 10Ω 이하 기준이 주로 적용
- 측정 시 환경·병렬 구조·장비 특성을 반드시 고려
