1. 누설전류 개념 및 법적 근거
누설전류란 전기회로에서 정상적으로 흐르는 전류 외에 절연 불량, 접지 문제, 장치 노후화, 환경적 요인 등으로 인해 흐르는 전류를 의미합니다. 산업 설비에서는 누설전류가 과도하게 발생하면 누전차단기 트립, 설비 손상, 화재, 감전 등의 위험이 발생하므로 철저한 관리가 필요합니다.
법적 근거로는 산업통상자원부 고시 「전기설비 기술기준」 제182조가 있으며, 절연저항 측정이 곤란한 경우 다음 기준 중 하나를 적용할 수 있습니다.
- 누설전류가 1mA 이하
- 최대 공급 전류의 1/2000 이하
소형 회로에서는 1mA 기준을 적용하고, 대형 회로에서는 정격전류의 1/2000 기준을 적용하여 안전성을 판단합니다. 또한 「전기안전관리 규칙」에서는 누전차단기 설치, 민감도 설정, 설비 운전 중 허용 누설전류 기준 준수를 의무화하며, IEC 60364, IEC 60947-2 등 국제 표준에서도 차단기 정격 전류 대비 누설전류 허용치를 관리하도록 권장하고 있습니다. 이러한 기준은 설비 안전과 신뢰성 확보를 위한 필수 지침입니다.

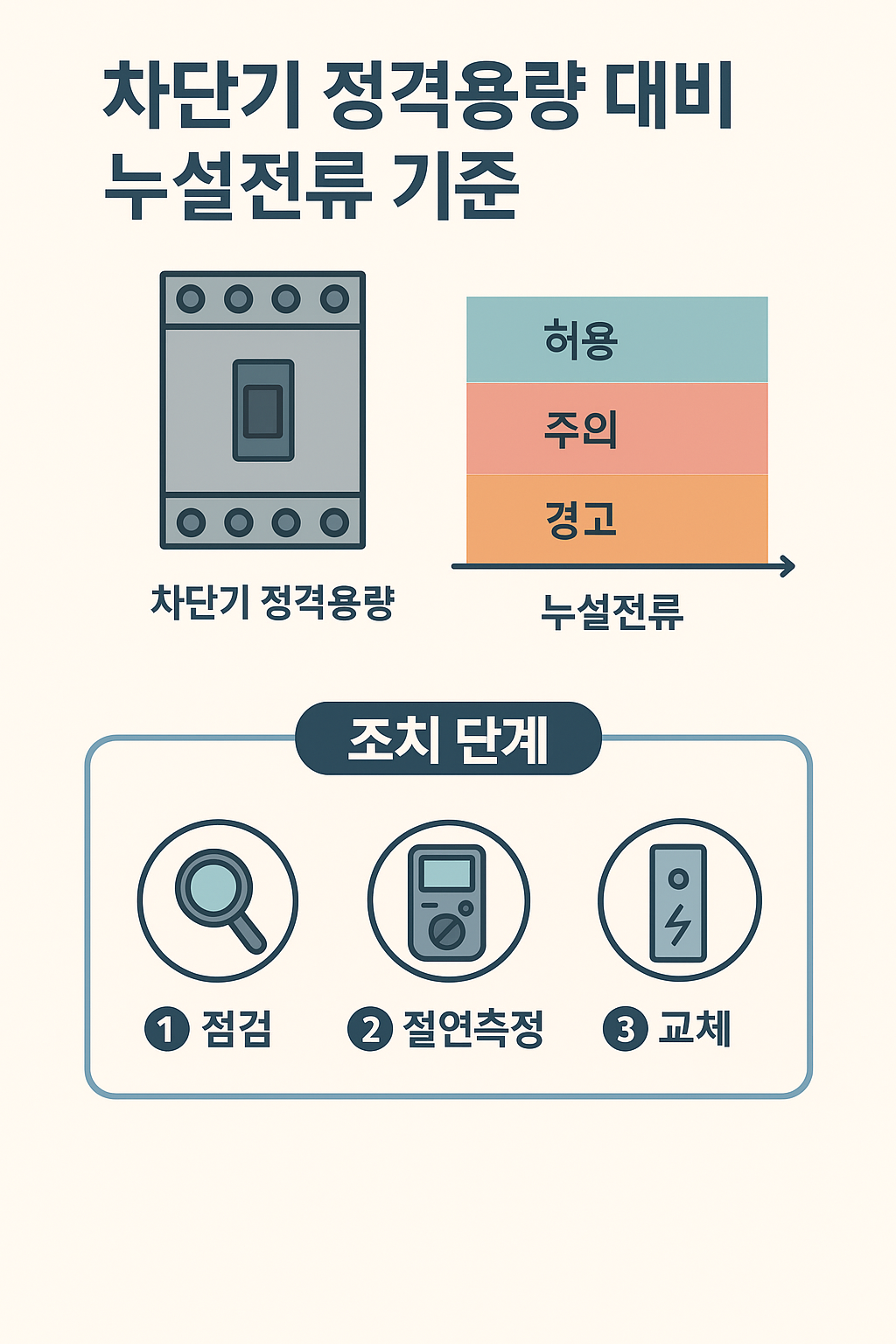

2. 차단기 용량별 누설전류 허용 기준
| 차단기 정격(A) | 누설전류 허용 기준(mA) | 민감도 |
|---|---|---|
| 30 | 30 | 30mA |
| 63 | 63 | 30~100mA |
| 100 | 100 | 100mA |
| 200 | 200 | 100~300mA |
| 400 | 300~400 | 300mA |
| 600 | 300~600 | 300mA |
소형 회로는 1mA 기준, 대형 회로는 정격전류의 1/2000 기준을 적용합니다. 허용치를 초과하면 차단기 트립과 설비 손상 가능성이 있으며, 측정 시 전체 부하 연결 상태에서 회로별 누설전류 합산으로 기준 준수 여부를 판단하고, 장기 모니터링 데이터를 기록하여 추이를 분석하는 것이 중요합니다.
3. 누설전류 상태별 조치 기준
| 상태 | 조치 |
|---|---|
| 정상 (허용치 이하) | 정기 점검, 기록 유지, 모니터링 |
| 경계 (허용치 80~100%) | 원인 회로 점검, 부하별 누설 확인, 접지 상태 점검, 임시 조치 |
| 초과 (허용치 초과) | 부하 분리 → 절연저항 측정 → 열화 부품 교체 → 접지 보강 → 재측정 확인 |
| 지속 초과 | 장기 개선 계획 수립, 배선 교체, 고조파 필터 설치, 정기 모니터링 강화 |
실무에서는 모터, 히터, 진상콘덴서, 인버터 등 장치별 특성을 고려해 점검 우선순위를 정하고, 점검 후 조치 내용을 기록하여 설비 신뢰성 확보에 활용합니다. 특히 고조파 발생 장치나 진상콘덴서는 설비 전체 누설전류에 영향을 미치므로 개별 회로 점검이 필수적입니다.
4. 실무 적용 사례
100A 차단기 분전반에서 누설전류 150mA가 측정될 경우 기준 100mA를 초과하므로 원인 회로를 확인합니다. 모터 A 70mA, 히터 B 60mA, 조명 회로 20mA를 합산하면 총 150mA가 되어 초과 상태입니다. 모터 A와 히터 B 절연보수 후 누설전류 합계가 90mA로 감소하면 기준 내로 회복되며, 차단기 트립 예방과 설비 안전성을 확보할 수 있습니다. 이러한 실무 사례를 통해 장치별 누설전류 특성을 이해하고, 우선 점검 전략을 수립하는 것이 중요합니다.
5. 예방 관리 및 결론
누설전류 관리는 단순 측정뿐만 아니라 예방적 유지보수까지 포함되어야 합니다. 정기적인 절연저항 측정, 접지 상태 점검, 장치별 특성 분석, 온습도 및 환경 관리, 기록과 모니터링을 통해 설비 장기 신뢰성을 확보할 수 있습니다. 또한, 설비 운영 중 누설전류 추이 데이터를 분석하면 잠재적 위험 회로를 사전에 파악할 수 있어, 설비 사고 예방에 큰 도움이 됩니다. 차단기 용량 대비 누설전류 기준과 상태별 조치 가이드를 체계적으로 적용하면, 누전차단기 트립, 화재, 감전 등의 사고를 사전에 예방할 수 있으며, 산업 현장 전반의 전기 안전성을 강화할 수 있습니다.
6. 요약정리
- 누설전류 기준: 1mA 이하 또는 정격전류의 1/2000 이하
- 소형 회로: 1mA 기준 적용 / 대형 회로: 1/2000 기준 적용
- 기준 초과 시: 절연열화 또는 누설 발생으로 판단
- 조치: 부하 분리 → 절연측정 → 열화 부품 교체 → 접지 보강 → 재측정 확인
- 예방: 정기 점검 및 기록 유지, 장치별 특성 분석, 장기 모니터링
누설전류 관리 체계는 단순 점검이 아닌 설비 운영 전 과정에 포함되어야 하며, 모든 전기 설비 관리자와 안전 관리자가 반드시 숙지해야 하는 필수 관리 항목입니다. 철저한 관리와 예방적 유지보수를 통해 설비의 안전성과 신뢰성을 확보하는 것이 산업현장 안전관리의 핵심입니다.
