공장 및 대형 건축물에서 전력요금 절감과 역률 개선을 위해 진상콘덴서 (Power Factor Correction Capacitor)는 거의 필수적으로 사용되고 있다. 그러나 현장에서 열화상카메라 점검을 수행하다 보면, 콘덴서 본체는 정상 온도를 유지하는데 반해 콘덴서용 차단기 전원측 전선이나 버스바에서만 국부적인 발열이 발생하는 사례를 자주 접하게 된다. 이러한 현상은 단순한 접촉 불량이 아니라, 전선 굵기와 콘덴서 전류 특성의 상관관계를 정확히 이해하지 못했을 때 발생하는 구조적인 문제인 경우가 많다.
1. 진상콘덴서 회로의 전류 특성 이해
진상콘덴서는 전력을 소비하는 부하가 아니라, 무효전력을 공급하는 설비이다. 이 때문에 “용량(kVAR)이 크지 않으니 전류도 작을 것”이라고 오해하기 쉽지만 실제로는 정반대다.
진상콘덴서에 흐르는 전류는 다음 공식으로 계산된다.
3상 전류(A) = 콘덴서 용량(kVAR) ÷ (√3 × 전압(V))
이 공식에서 알 수 있듯이, 동일한 콘덴서 용량이라도 전압이 낮을수록 전류는 크게 증가한다. 예를 들어 30kVAR 콘덴서를 기준으로 보면, 380V에서는 약 46A가 흐르며, 220V에서는 약 79A의 전류가 흐른다. 즉, 220V 콘덴서 시스템은 구조적으로 전선 발열 위험이 더 크다.
2. 전선 굵기와 발열의 물리적 관계
전선 발열은 전기공학의 기본 공식인 I²R 법칙으로 설명할 수 있다.
발열량 = 전류² × 저항
전선의 저항은 단면적이 작을수록 커지며, 전류가 커질수록 발열은 제곱 비율로 증가한다. 따라서 진상콘덴서처럼 전류가 큰 회로에서 전선 굵기를 일반 부하 기준으로 선정하면, 법적 허용 전류 이내라 하더라도 실제 운전 중에는 상당한 열이 발생할 수 있다.
이 열은 주로 차단기 전원측 단자, 버스바 체결부, 전선 압착부에서 집중적으로 나타난다.

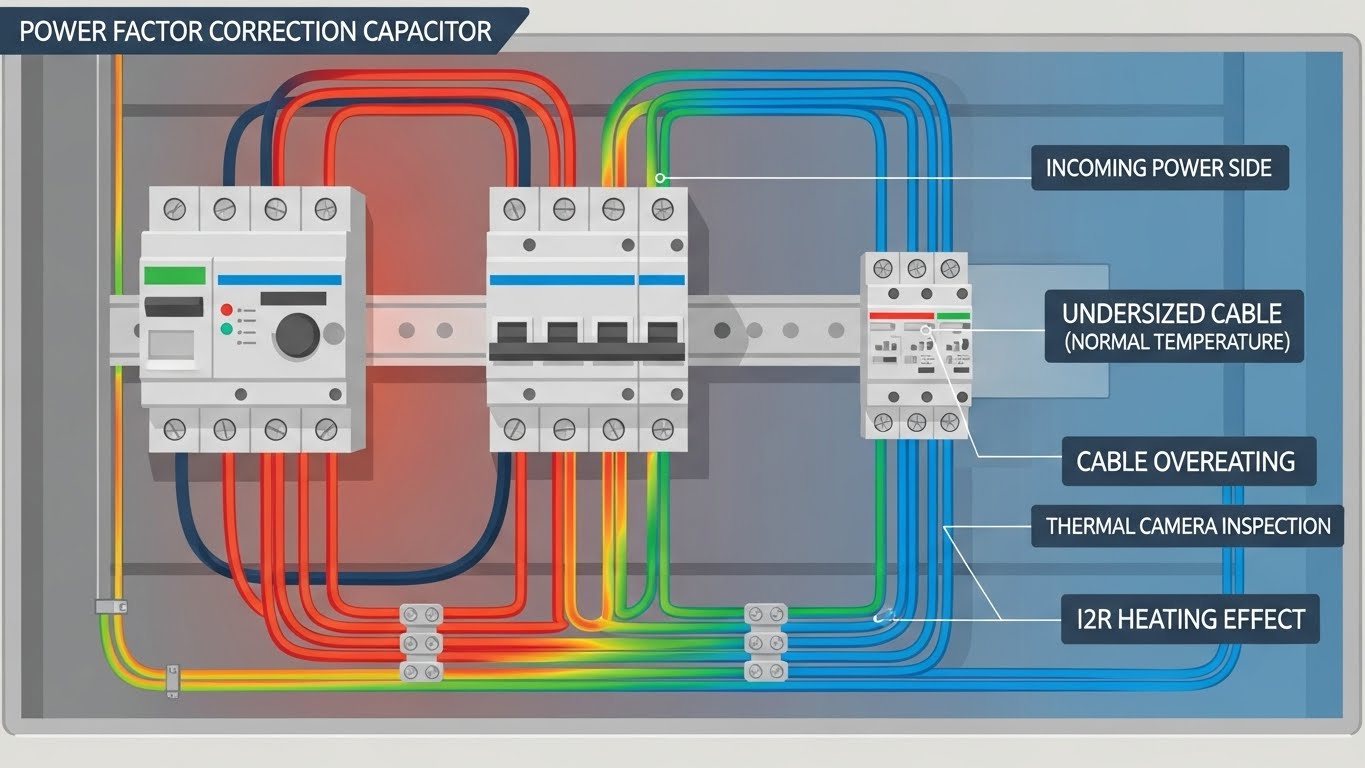

3. 콘덴서측은 정상인데 전원측만 뜨거운 이유
열화상 점검 시 “콘덴서측 케이블은 온도 편차가 없고, 차단기 전원측만 상별 온도차가 발생하는 경우”는 매우 전형적인 패턴이다.
첫째, 차단기 전원측은 콘덴서 투입 시 발생하는 돌입전류(Inrush Current)가 가장 먼저 집중되는 구간이다.
둘째, 콘덴서 회로에는 고조파 성분이 포함될 가능성이 높아, 실효 전류가 계산값보다 커지는 경우가 많다.
셋째, 전선 굵기가 전류 여유율 없이 선정되면 저항 상승 → 국부 발열 → 열 누적이라는 악순환이 반복된다.
이로 인해 콘덴서 본체는 정상으로 보이지만, 전원측 전선이나 버스바에서만 열이 발생하게 된다.
4. 실무에서 요구되는 전선 선정 기준
현장에서는 콘덴서 회로 전선을 다음과 같은 기준으로 선정하는 것이 안전하다.
- 계산 전류 × 1.3~1.5배 이상 여유
- 고조파 발생 설비가 있는 경우 1.5~1.8배 이상
- 장시간 연속 투입되는 자동 콘덴서 뱅크는 추가 여유 필요
이 기준을 적용하지 않으면, 초기에는 문제가 없어 보여도 시간이 지날수록 절연 열화, 단자 변색, 차단기 수명 단축으로 이어질 수 있다.
5. 열화상 진단 시 전선 굵기 문제의 특징
전선 굵기 부족으로 인한 발열은 다음과 같은 특징을 보인다.
- 특정 상(R, S, T)만 지속적으로 온도가 높음
- 차단기 몸체보다 단자·케이블 쪽이 더 뜨거움
- 부하 전류는 균형인데도 온도 불균형 발생
- 콘덴서 투입 시 온도 상승 속도가 빠름
이러한 경우 차단기 교체보다는 전선 규격 재검토가 우선되어야 한다.
6. 종합 정리
진상콘덴서 회로에서 발생하는 열 문제는 대부분 장비 불량이 아니라 설계와 시공 단계에서의 전선 선정 문제에서 시작된다.
콘덴서는 구조적으로 전류가 크고, 반복 투입에 따른 전기적 스트레스가 크기 때문에 일반 부하와 동일한 기준으로 판단해서는 안 된다.
열화상카메라를 통한 점검은 이러한 문제를 조기에 발견할 수 있는 매우 효과적인 방법이며, 전선 굵기와 전류 특성을 함께 분석할 때 비로소 정확한 진단이 가능하다.
