절연저항 측정(Insulation Resistance Test)은 전기설비의 안전성과 신뢰성을 확인하는 핵심 점검 항목입니다. 절연저항은 설비의 절연 상태, 노후도, 습기·오염으로 인한 열화 정도를 알려주며, 값이 낮을 경우 누설전류·감전·합선·화재의 위험이 커집니다. 이 가이드는 현장 실무자가 따라야 할 안전 절차, 측정 방법, 기준값, 보정 및 사후조치까지 종합적으로 정리한 문서입니다.
1. 절연저항 측정의 목적
- 절연 파괴나 열화를 조기에 감지하여 사고를 예방
- 습기·오염·기계적 손상 등 절연 저하 원인 파악
- 전동기·변압기·케이블 등 권선 상태 평가
- 정기점검 및 시운전(신설·증설) 시 안전성 확보
2. 장비와 시험전압(대표값)
일반적으로 사용하는 장비는 메거(Megger) 또는 절연저항계입니다. 시험전압은 대상 설비에 따라 선택합니다.
| 대상 | 권장 시험전압 |
|---|---|
| 저압 제어회로, 통신 장비 | 250V |
| 일반 저압 회로, 분전반 | 500V |
| 모터 권선(저·중형) | 500V ~ 1000V |
| 변압기, 대형 권선 | 1000V 이상 |
| 특고압 설비 | 2500V, 5000V 등 고전압 시험 |
3. 안전 확보 및 사전 준비
- 반드시 해당 회로의 전원을 차단(OFF)하고, 무전압 확인을 합니다. (테스터로 Live 유무 확인)
- 콘덴서·전원장치가 있는 회로는 방전(Discharge)하여 잔류 전하 제거
- 측정 대상의 외관(피복 손상, 습기, 침수, 오염) 사전 점검
- 측정 시 주변 사람이 없는지 확인하고, 접지(earthing) 상태 점검
- 측정 전 메거의 기능과 배터리 상태 확인, 리드선 상태 점검

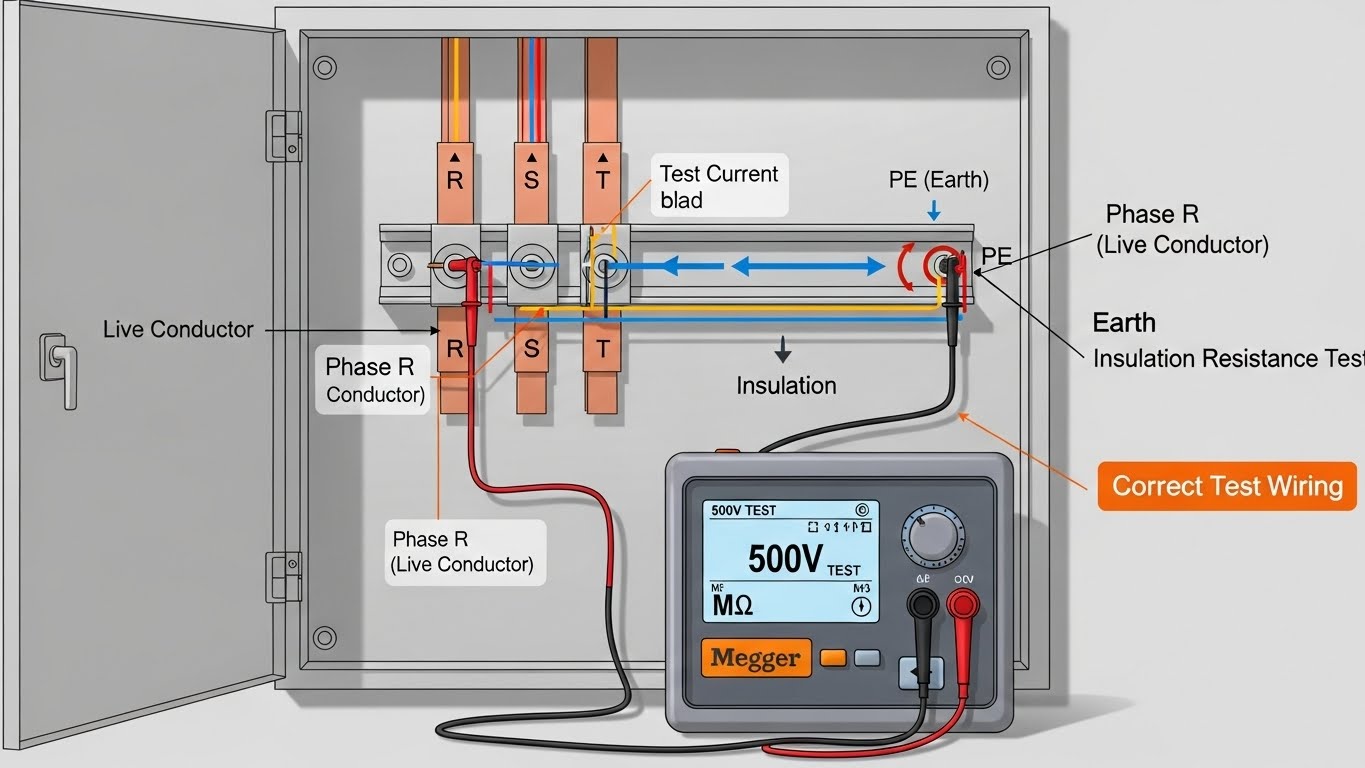

4. 메거 연결 및 측정 절차
기본 연결법은 다음과 같습니다. 측정 대상(도체) ↔ 접지(외함 또는 접지극)를 기준으로 합니다.
- 시험전압을 대상에 적합한 값(예: 500V)으로 설정
- 메거의 레드(+) 단자를 측정 대상(상, 권선 등)에 연결
- 메거의 검정(–) 또는 그라운드(E) 단자를 접지 또는 설비 외함에 연결
- 테스트를 시작하여 1~60초 동안 값을 관찰(현장 기준에 따라 1~5초 유지 후 안정값 기록)
- 상별(phase-to-earth), 상-상(phase-to-phase), 권선-외함 등 필요 구간을 모두 측정
- 측정 후 잔류 전하가 있으면 방전(Discharge) 실시
5. 측정값 보정 및 온도 보정
절연저항은 온도에 민감합니다. 일반적으로 기준은 20℃(또는 25℃) 기준이므로, 고온 환경에서는 보정이 필요합니다. 제조사 매뉴얼 또는 국제규격에 따라 온도 보정을 적용하세요.
6. 기준값(현장 적용 권장 기준)
아래 표는 실무에서 널리 쓰이는 권장 기준입니다. 기관·표준에 따라 다소 상이할 수 있으니, 회사의 내부 규정 또는 관련 법규를 확인해 적용하십시오.
| 대상 | 권장 절연저항(R) |
|---|---|
| 저압 회로(일반 배선) | ≥ 0.5 ~ 1 MΩ 권장 (최소 0.2 ~ 0.4 MΩ 이상) |
| 모터(저압 소형) | ≥ 1 MΩ (권장) |
| 모터(중형) | ≥ 5 MΩ 권장 |
| 대형 모터 / 산업용 권선 | ≥ 10 MΩ 권장 |
| 저압 변압기 | ≥ 1 MΩ |
| 고압 변압기 | 수십 MΩ ~ 수백 MΩ (권장 수치 별도 규정 참조) |
| 케이블(저압) | ≥ 1 MΩ 권장 (길이·규격 고려) |
실무TIP: 절연저항이 1 MΩ 미만이면 주의, 0.5 MΩ 미만이면 정밀 진단·정비 권고(환경·기계적 손상 점검).
7. 절연저항이 낮을 때 원인 및 조치
- 습기·결로: 건조·탈수 또는 히팅으로 수분 제거 후 재측정
- 피복 손상·피복 절연 불량: 손상 구간 교체 또는 절연 보수
- 오염(기름·먼지): 세척 후 재측정
- 권선 열화·노후: 권선 재점검·권선 교체 또는 권선 보전
- 접속 불량: 단자 재조임, 압착부 보수
8. 기록 및 보고서 작성
측정값은 설비관리의 중요한 이력입니다. 다음 항목을 반드시 기록하십시오.
- 측정일시, 측정자 이름
- 측정 대상(기기명, 단자번호 등)
- 시험전압, 측정시간, 측정 온도(환경온도)
- 측정값(초기값·안정값), 보정값(온도 보정 적용 시)
- 조치 사항 및 권고(재측정, 수리, 교체 등)
9. 주의사항 및 안전수칙
- 측정 전 반드시 전원 차단 및 무전압 확인
- 콘덴서 잔류전하 방전 확인
- 고전압 시험 시 절연 장갑·보호구 착용
- 측정 중 장비 접지 상태를 확인
- 테스트 후 연결부 복구 전 이상 유무 재확인
10. 결론
절연저항 측정은 전기설비 안전관리의 기본입니다. 적절한 시험전압 선택, 엄격한 안전 절차 준수, 정확한 기록 및 주기적인 추적 관찰이 결합될 때 비로소 설비의 신뢰성을 확보할 수 있습니다. 현장에서는 단순 수치만 보지 말고 측정 환경(온도·습기), 장비 상태, 과거 이력과 함께 종합적으로 해석해 판단하시기 바랍니다.
