열화상카메라는 적외선 센서를 이용해 대상 물체의 온도를 시각적으로 표현하는 장비로, 전기·설비·기계·건축·안전 분야에서 매우 중요한 진단 도구로 활용됩니다. 눈에 보이지 않는 온도 분포를 이미지 형태로 확인할 수 있기 때문에 이상 징후나 고장의 원인을 조기 발견하는 데 필수적입니다. 특히 산업 현장에서는 열 발생 패턴이 고장의 전조 증상으로 나타나는 경우가 많아, 열화상카메라는 예방 정비(PM)와 예측 정비(PdM)의 핵심 장비로 자리 잡았습니다.
1. 열화상카메라의 주요 사용 목적
- 전기설비 이상 진단

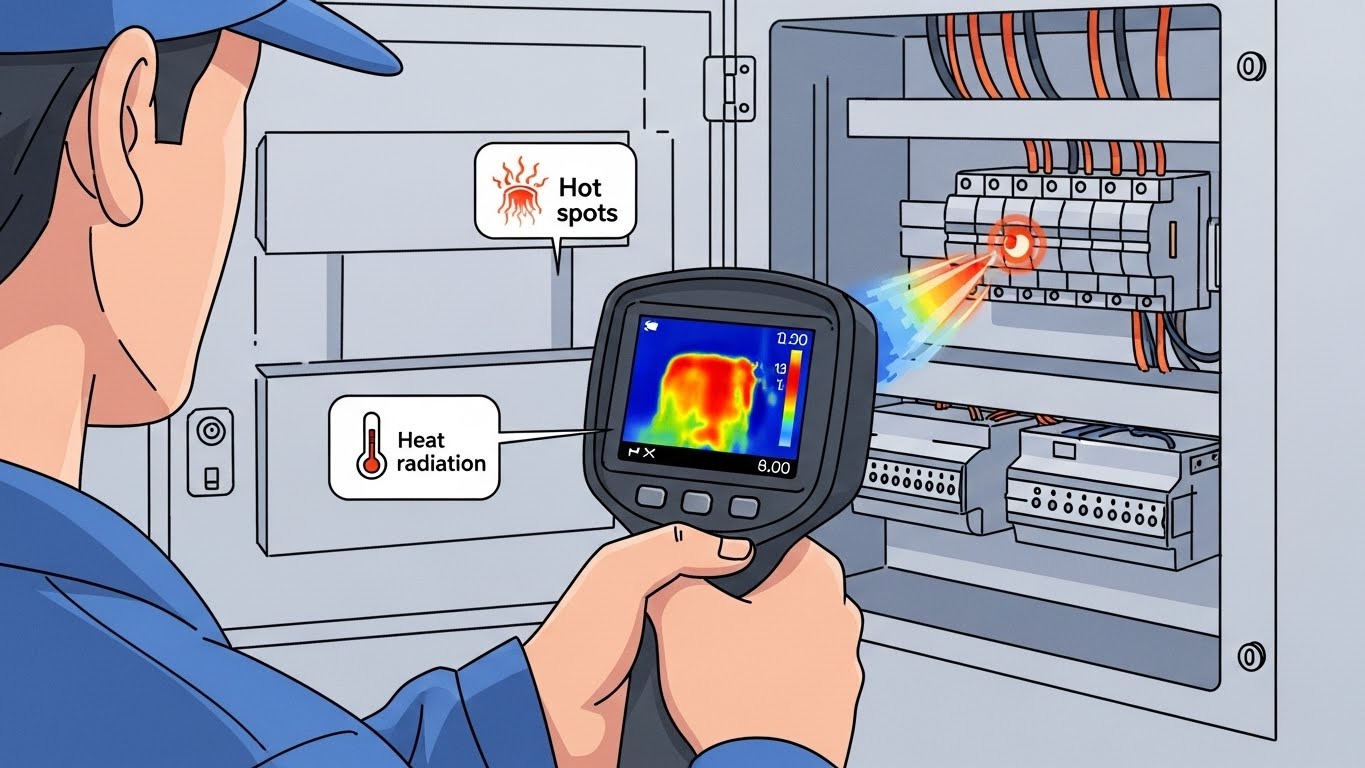

전기 패널, 분전반, 차단기, 케이블, 접속단자 등에서 과부하·접촉불량·절연저하가 발생하면 특정 지점의 온도가 비정상적으로 상승합니다. 육안으로는 확인하기 어렵지만 열화상 이미지를 통해 고온부를 즉시 식별할 수 있어, 화재 위험을 사전에 제거하는 데 매우 효과적입니다. - 기계 설비의 베어링·모터 상태 점검
모터, 펌프, 팬, 콤프레서 등 회전 설비는 마모가 진행되면 마찰 증가로 열이 발생합니다. 열화상카메라는 베어링 온도 상승, 모터 권선 발열, 벨트 장력이 과한 경우의 열 증가 등을 직관적으로 확인할 수 있어 조기 정비 판단에 도움을 줍니다. - 건축·설비의 단열 및 누기 진단
건물 벽면의 누수, 단열재 손상, 창호 기밀성 저하 등은 온도 차이로 표현되므로, 열화상카메라를 통해 문제 지점을 정확히 찾아낼 수 있습니다. 특히 에너지 효율 개선 작업에서 필수적으로 사용됩니다. - 가열장치·공정 설비 온도 관리
보일러, 히터, 용광로, 배관, 스팀 설비 등에서 과열 또는 온도 불균형이 발생하면 공정 품질에 영향을 줍니다. 열화상 분석을 통해 균일한 온도 유지 여부를 쉽게 판단할 수 있습니다. - 안전관리 및 화재 예방
산업 현장, 물류창고, 전기실 등에서 비정상 발열을 조기에 발견해 화재를 예방하는 데 널리 사용됩니다. 열화상카메라는 점검 시 전원을 차단할 필요가 없어(비접촉 방식), 실시간 위험 감지에 매우 유리합니다.
2. 열화상카메라 사용 방법 (실무형 설명)
- 측정 전 준비
- 장비의 배터리 상태, 렌즈 청결 여부, 초점 기능을 점검합니다.
- 주변 환경 조건(외기 온도, 햇빛 반사, 풍속)을 확인하여 오차를 줄입니다.
- 대상의 방사율(Emissivity) 값을 설정해야 정확한 온도 판단이 가능합니다.
- 금속: 방사율 낮음 → 반사 보정 필요
- 비금속/절연체: 방사율 높음 → 비교적 정확
- 촬영 기본 절차
- 측정 대상과 적정 거리 확보
- 초점 조절(Focus)로 이미지 선명하게 설정
- 고온부(Hot Spot), 평균 온도, 최저 온도 데이터 확인
- 열 분포 패턴의 넓이·위치·형태 분석
- 정상 장비와 비교하거나 기준 온도와 비교하여 이상 여부 판단

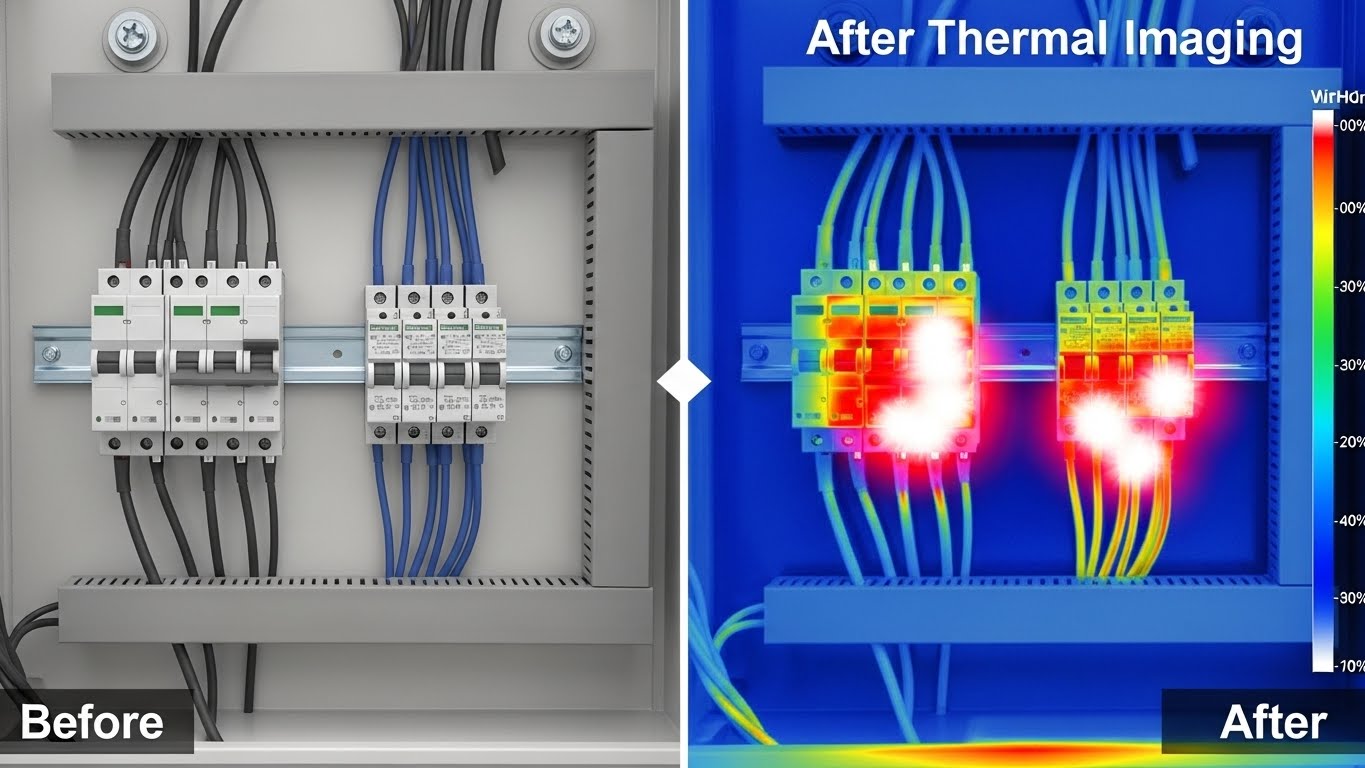

- 전기설비 점검 시 주의사항
- 전원 차단 없이 측정 가능하지만, 안전거리 유지가 필수
- 반사열로 인해 금속 버스바, 볼트는 실제보다 낮거나 높게 표현될 수 있어 각도(45도 측정)를 조정
- 부하가 걸린 상태(Load on)에서 측정해야 정확한 진단 가능
- 기계 설비 점검 시 포인트
- 베어링 양단 온도 차이가 큰지 확인
- 모터 몸체의 좌·우·상단을 비교하여 불균형 여부 판단
- 예열이 필요한 장비는 정상 온도 범위를 숙지해야 함
-
- 열화상카메라는 단순 촬영이 아니라 “변화 추적”이 핵심입니다.
- 동일 지점을 일정 주기로 촬영
- 이전 데이터와 비교하여 온도 상승 추세 분석
- 기준 온도 초과 시 정비 시점 판단
- 데이터 기록 및 보고서 작성
3. 열화상카메라 사용 시 유의해야 할 오차 요소
- 반사(Reflection)
금속 표면은 주변의 열원을 반사하여 실제 온도와 다르게 보일 수 있습니다. - 방사율 설정 오류
방사율을 잘못 설정하면 ±5℃ 이상 차이가 발생할 수 있습니다. - 환경적 요인
바람, 햇빛, 먼지, 습도 등이 측정값에 영향을 줍니다.
4. 열화상카메라 사용의 장점 요약
- 비접촉 방식 → 안전
- 실시간 온도 분포 확인
- 고장 조기 발견으로 비용 절감
- 화재 예방 효과
- 정기 점검에 필수적인 증거자료 제공
- 누구나 쉽게 사용할 수 있는 직관성
마무리
열화상카메라는 산업·건축·전기·기계 분야 전반에서 필수적인 안전·점검 장비입니다. 정확한 사용법과 반복 측정을 통해 고장을 조기 발견하고 유지 비용을 줄일 수 있습니다.
