1. 누설전류란?
누설전류(Leakage Current)는 정상적으로 흐르지 않아야 할 경로로 전류가 흘러나가는 현상을 의미합니다. 전선의 절연이 손상되거나, 기기의 외함이 습기로 젖었을 때 생기는 미세한 전류가 대표적인 예입니다. 전기제품의 외함을 손으로 만졌을 때 약간 찌릿한 느낌이 들거나, 누전차단기가 가끔씩 떨어지는 경우가 바로 누설전류가 존재한다는 신호일 수 있습니다.
이 전류는 매우 작은 단위로, 보통 밀리암페어(mA) 수준이지만, 장시간 흐르면 감전이나 화재를 유발할 수 있습니다. 따라서 주기적인 점검이 필요합니다.
2. 누설전류의 주요 발생 원인
- 절연재의 노후화: 오래된 전선이나 콘덴서 내부 절연체가 열화되면 미세한 전류가 외함으로 새어 나옵니다.
- 습기 및 오염: 습한 환경에서는 먼지와 수분이 절연을 약화시켜 표면 누설전류가 증가합니다.
- 접지 불량: 접지가 약하거나 끊어진 경우, 전류가 대지로 제대로 흘러가지 못하고 외함으로 흐를 수 있습니다.
- 인버터나 전자회로: 정류용 콘덴서나 필터에 흐르는 미세한 누설전류가 항상 존재합니다.
즉, 누설전류는 한 번에 큰 사고로 이어지지 않아도, 점차적으로 절연을 약화시켜 더 큰 문제를 일으킬 수 있습니다.
3. 누설전류를 쉽게 확인하는 기본 단계
① 육안 및 감각 점검
먼저 전선을 따라가며 피복이 벗겨졌거나 그을린 자국이 있는지 확인합니다. 콘센트 주변이 변색되었거나, 전기분전함 외함이 이상하게 따뜻하면 누설전류가 발생 중일 가능성이 있습니다. 가전제품을 만졌을 때 미세한 전기가 느껴진다면 즉시 사용을 중단하고 원인을 찾아야 합니다.
② 콘센트 누전 테스트기 사용
가정용 콘센트 테스터기는 초보자에게 유용한 도구입니다. 콘센트에 꽂으면 LED 색상으로 접지 상태와 누전 여부를 알려줍니다. 초록색 불이 정상이고, 빨간색 또는 노란색이 켜지면 접지 불량이나 누전 가능성을 의미합니다. 이 단계에서 누전이 의심되면, 전문가에게 의뢰하여 점검이 필요합니다.
③ 클램프형 누설전류계(Leakage Clamp Meter)
보다 정확한 측정을 위해서는 클램프형 누설전류계를 사용하는 것이 좋습니다. 전원선을 L선과 N선을 동시에 클램프에 넣고 측정하면 됩니다. 정상적인 회로라면 L선과 N선의 전류 합이 0에 가까워야 합니다. 만약 1~3mA 이상의 전류가 표시된다면 누설전류가 존재하는 것입니다. 5mA 이상이면 절연 열화가 심하다고 판단할 수 있습니다.
④ 절연저항계(메가)를 이용한 확인
누설전류가 의심되면 절연저항계를 이용해 절연 상태를 측정합니다. 500V 절연저항계로 측정했을 때 절연저항이 1MΩ 이상이면 정상이며, 0.5MΩ 이하로 떨어지면 절연 손상이 진행 중이라고 볼 수 있습니다. 특히 산업현장에서는 주기적인 메가 측정으로 누설전류를 사전에 예방합니다.
4. 측정 시 주의사항
- 측정 전 반드시 전원을 차단하고, 잔류 전하를 방전시킵니다.
- 젖은 손이나 맨발 상태에서 전기기기를 만지지 않습니다.
- 누전차단기가 반복적으로 작동하는 경우, 임의로 리셋하지 말고 원인을 점검합니다.
- 클램프 전류계로 측정할 때는 반드시 두 전선을 함께 감싸야 누설전류 값을 얻을 수 있습니다(단상2선 2선, 단상3선식 3선,3상3선식 3선,3상4선식 4선)
5. 누설전류 예방과 관리 요령
누설전류를 예방하려면 무엇보다도 환경 관리가 중요합니다. 습기가 많은 장소에는 방수형 콘센트를 사용하고, 먼지가 쌓이지 않도록 정기적으로 청소해야 합니다. 또한, 절연테이프와 전선 덮개를 이용해 피복 손상을 미리 방지합니다.
산업 현장에서는 누설전류 감시 장치나 접지 전류 감시기를 설치하여, 실시간으로 누설전류를 모니터링하기도 합니다. 또한 콘덴서나 인버터 장비는 일정 사용 기간이 지나면 절연 특성이 떨어지므로, 정기적인 교체가 필수입니다.
6. 결론
누설전류는 작지만 무시할 수 없는 위험 요소입니다. 초기에는 감지하기 어렵지만, 정기적인 점검과 측정 습관만으로도 충분히 예방할 수 있습니다. 전기기기의 외함을 만졌을 때 이상 징후가 느껴진다면 즉시 점검을 시작하고, 필요한 경우 전문가의 도움을 받는 것이 가장 안전한 방법입니다.

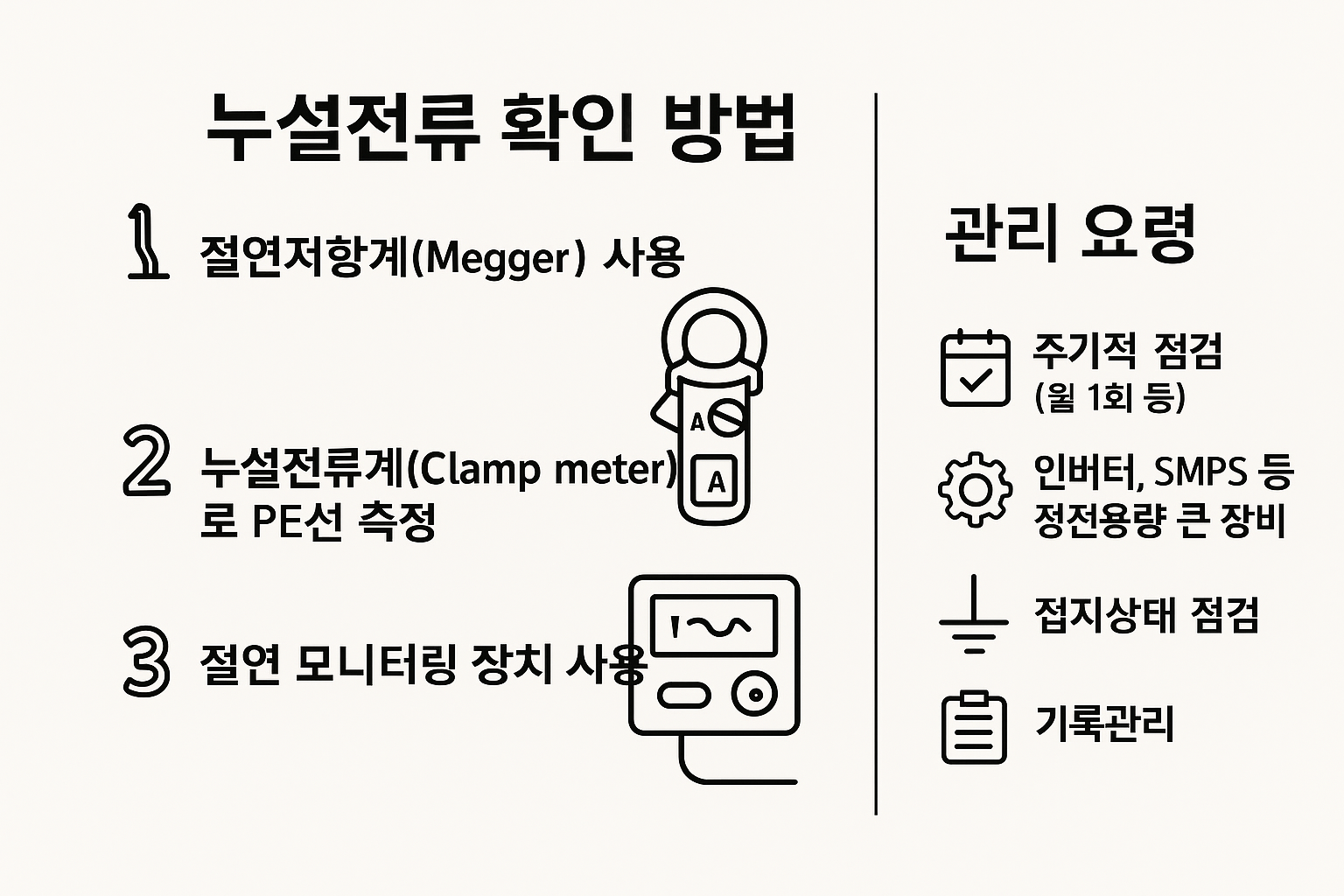

누설전류를 쉽게 확인하는 방법은 “육안 점검 → 콘센트 테스터 → 누설전류계 → 절연저항 측정” 순서로 진행하는 것이 효율적입니다. 이 절차를 꾸준히 실천하면, 감전 사고나 화재를 미리 방지할 수 있습니다.
