1. 무효전력(Reactive Power)의 정의
무효전력은 전력 계통에서 실질적인 유효 에너지를 발생시키지는 않지만, 전기 기기가 작동하는 데 필요한 자기장(Magnetic Field)을 형성하기 위해 필수적으로 소비되는 전력입니다.
- 특징: 부하와 전원 사이를 왕복하며 선로 전력 손실을 일으키고 전압 하강을 유발합니다.
- 관리 필요성: 무효전력을 제어하면 변압기 여유 용량이 확보되고 전기 요금이 절감됩니다.

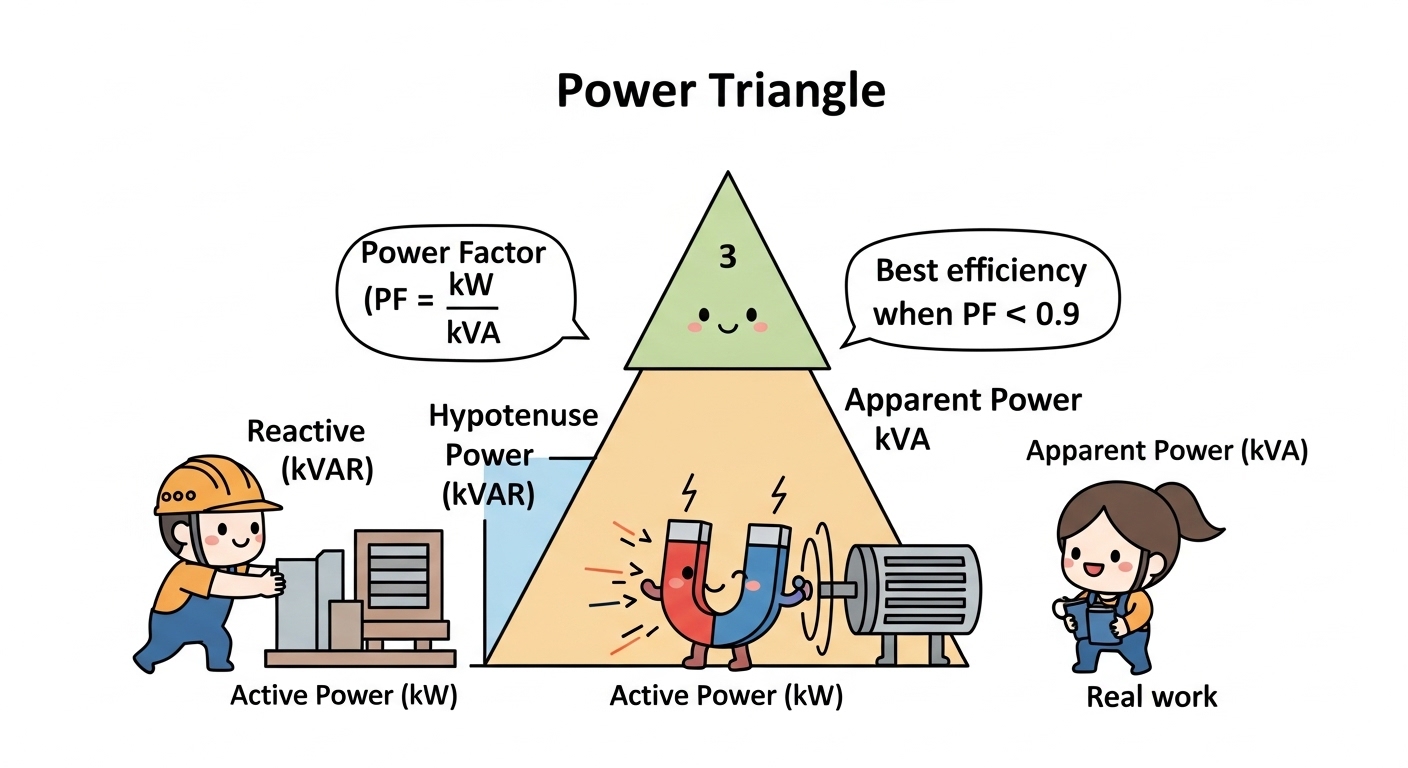

2. 역율 대비 무효전력 비율 및 관리 등급
역율($\cos \phi$) 수치에 따른 무효전력 비율($\tan \phi$)과 현장 관리 등급입니다.
| 역율(PF) | 무효전력 비율 | 관리 등급 | 현장 조치 사항 |
|---|---|---|---|
| 95% ~ 98% | 20% ~ 33% | 최적 (Best) | 요금 할인 최대 구간 및 설비 효율 극대화 |
| 90% ~ 94% | 34% ~ 48% | 양호 (Good) | 표준 운영 상태 유지 |
| 85% ~ 89% | 49% ~ 62% | 주의 (Caution) | 요금 할증 시작, 단자부 발열 점검 필요 |
| 80% 이하 | 75% 이상 | 불량 (Poor) | 즉시 콘덴서 보강 및 전압 강하 대책 수립 |
3. 주요 설비별 무효전력 특성 및 관리 기준
부하 특성에 따른 적정 역율 목표값입니다.
| 설비 명칭 | 발생 원인 | 무효전력 비중 | 적정 관리 기준 |
|---|---|---|---|
| 전동기 (Motor) | 권선 자기장 형성 | 30% ~ 50% | 95% 이상 (개별 보상) |
| 고주파 열처리기 | 고주파 유도 가열 | 40% ~ 60% | 96% 이상 (리액터 필수) |
| 용접기 | 아크 형성 및 변압 | 50% ~ 70% | 90% 이상 (변동 관리) |
| 공작기계 (CNC) | 서보 제어 및 모터 | 20% ~ 30% | 95% 이상 (노이즈 방지) |
4. 전력 관리 핵심 목표 (KPI)
- 목표 역율: 95% ~ 97% 유지 (경제성과 안정성의 균형점)
- 무효전력 허용: 유효전력 대비 33% 이내로 제한
- 콘덴서 여유율: 고조파 대비 정격의 10% ~ 15% 여유 확보
- 전압 변동: 보상 장치 투입 시 전압 변동률 ±3% 이내 관리
5. 실제 공장 운영 및 유지보수 기준 (SOP)
① 자동 역율 제어 (APFR) 운용
부하 가동 상태에 따라 콘덴서가 적정 단계로 자동 투입되는지 확인하고, 잦은 동작으로 인한 마그네트 소손을 방지하기 위해 지연 시간을 설정해야 합니다.
② 진상 역율(Leading PF) 방지
야간이나 주말 등 비가동 시간에 역율이 진상으로 넘어가지 않도록 주의해야 합니다. 진상 역율은 선로 전압을 이상 상승시켜 정밀 기기를 파손시킬 수 있습니다.
③ 고조파 대책 및 안전 점검
비선형 부하가 많은 공장은 반드시 직렬 리액터(SR)를 설치해야 합니다. 매월 열화상 카메라를 통해 단자 온도를 점검하고, 콘덴서 외함의 팽창 여부를 확인하는 것이 화재 예방의 핵심입니다.
