전기 설비를 관리하다 보면 꼭 마주치는 장치가 있습니다. 바로 진상콘덴서와 리액터입니다. 이름만 들어도 어렵게 느껴지지만, 이 둘은 전기를 ‘효율적으로’ 그리고 ‘안정적으로’ 쓰기 위한 필수 구성요소입니다. 겉보기엔 비슷해 보여도, 역할과 원리는 완전히 다릅니다. 그래서 전기 비전공자도 이해할 수 있게 두 장치의 차이를 설명해드리겠습니다.
🔋 1. 진상콘덴서란 무엇일까?
진상콘덴서는 역률을 개선하기 위한 장치입니다. 공장이나 빌딩에서는 모터, 형광등 안정기 등 유도성 부하가 많습니다. 이런 부하는 전류가 전압보다 늦게 흐르기 때문에 불필요한 무효전력이 발생합니다. 쉽게 말해, 같은 전력을 공급해도 실제로 일을 하는 ‘유효전력’의 비율이 줄어드는 것이죠. 이때 진상콘덴서를 설치하면 전류의 위상을 앞당겨 전압과 비슷한 시점에 흐르게 만들어 줍니다. 그 결과 전력 손실이 줄고, 설비 효율이 향상됩니다.
또한 역률이 개선되면 전력회사가 부과하는 ‘역률 요금 가산’이 줄어들기 때문에, 실질적인 전기요금 절감 효과도 얻을 수 있습니다. 실제로 공장에서는 역률을 0.8에서 0.95로 끌어올리기만 해도 수백만 원의 전기요금을 절약할 수 있습니다. 다만 콘덴서를 과도하게 설치하면 ‘진상(Leading)’ 상태가 되어 오히려 전압이 상승하거나 설비 오작동이 생길 수 있습니다. 따라서 적정 용량을 유지하고 정기적인 점검이 필요합니다.
🧲 2. 리액터란 무엇인가?
리액터(reactor)는 ‘인덕터(inductor)’라고도 부르며, 전류의 급격한 변화를 억제하는 장치입니다. 일종의 코일형 장치로, 전자기 유도를 이용해 전류의 변화를 늦춰줍니다. 이 과정에서 고조파나 돌입전류를 줄여 전력 품질을 안정시키는 효과가 있습니다. 쉽게 말하면 콘덴서가 전류를 당겨주는 ‘가속기’라면, 리액터는 과속을 방지하는 ‘완충 장치’라고 생각하시면 됩니다.
특히 직렬 리액터는 콘덴서 앞단에 설치되어 콘덴서와 전원 사이의 공진을 방지하고, 고조파가 콘덴서로 유입되는 것을 막아줍니다. 또한 한류 리액터는 전원 측에 설치되어 돌입전류를 제한하거나 사고 시 전류의 크기를 줄이는 역할을 합니다. 결국 리액터는 설비를 보호하고, 전기 시스템의 수명을 연장시키는 ‘안전 지킴이’라 할 수 있습니다.

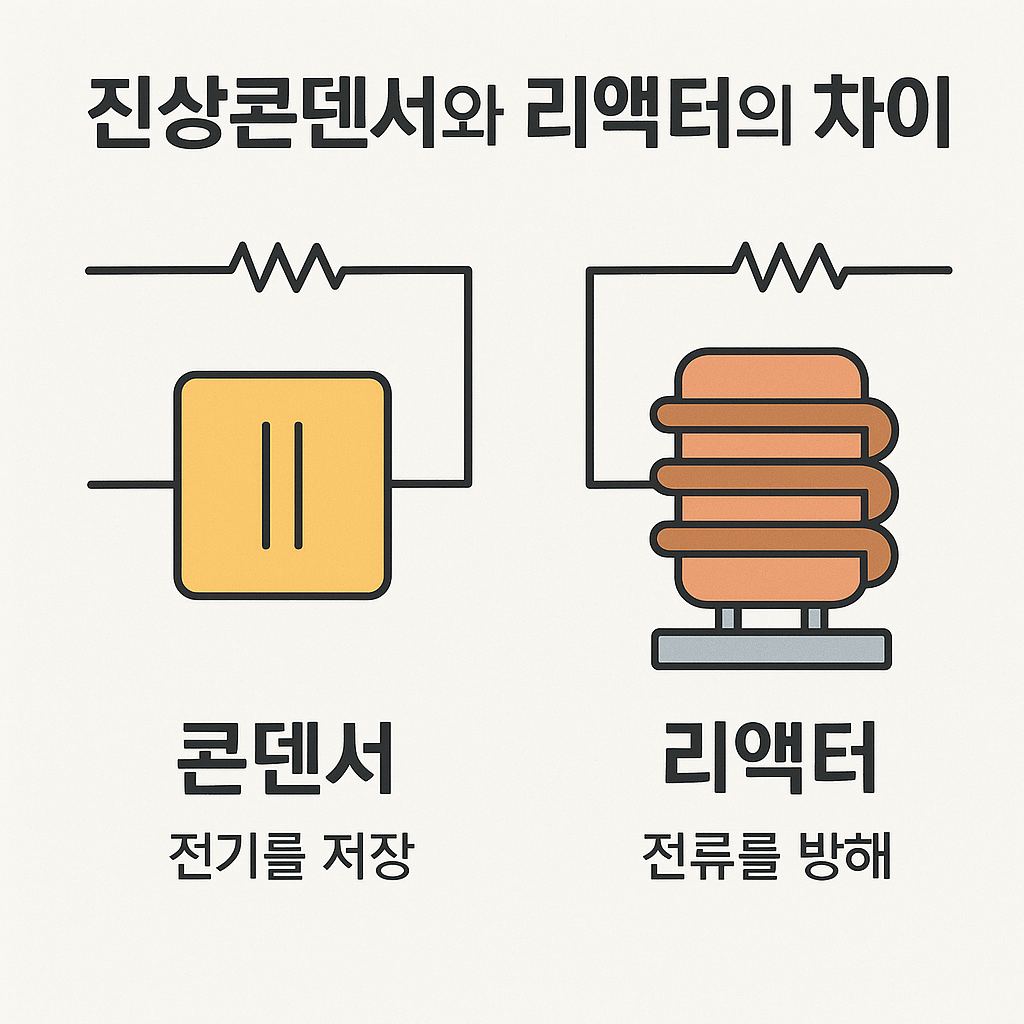

⚡ 3. 진상콘덴서와 리액터의 차이 한눈에 보기
| 구분 | 진상콘덴서 | 리액터 |
|---|---|---|
| 기능 | 역률 개선 (전류 위상 앞당김) | 고조파 억제 및 전류 변화 완화 |
| 전기적 특성 | 용량성 (Capacitive) | 유도성 (Inductive) |
| 설치 위치 | 부하 끝단 또는 분전반 내부 | 콘덴서 전단 또는 전원측 |
| 주요 효과 | 전력 효율 향상, 전기요금 절감 | 고조파 차단, 설비 보호 |
| 형태 | 금속 캔 또는 유전체 구조 | 코일형 또는 철심 구조 |
🔧 4. 실제 현장에서는 이렇게 쓰입니다
예를 들어, 대형 공장에서는 모터가 동시에 여러 대 가동되면서 역률이 낮아지고 전류가 불안정해지는 경우가 많습니다. 이때 진상콘덴서만 설치하면 역률은 개선되지만, 고조파가 심한 환경에서는 콘덴서가 손상되거나 폭발할 위험이 있습니다. 그래서 콘덴서 앞단에 리액터를 함께 설치해 공진을 막고, 불필요한 고조파를 걸러내는 것입니다. 이를 ‘고조파 억제형 진상콘덴서 설비’라고 부릅니다.
📘 5. 결론
진상콘덴서와 리액터는 각각의 역할이 다르지만, 목적은 같습니다. 바로 안정적이고 효율적인 전력 사용입니다. 진상콘덴서는 전기요금을 낮추고 효율을 높이며, 리액터는 시스템을 보호하고 전력 품질을 유지합니다. 두 장치를 함께 설치하면 역률 개선과 고조파 억제를 동시에 달성할 수 있습니다.
전기안전관리자는 설비의 부하 특성과 고조파 수준을 주기적으로 점검하고, 진상콘덴서의 용량과 리액터의 인덕턴스를 적절히 조합해야 합니다. 이렇게 하면 불필요한 전력 낭비를 줄이고, 설비의 수명과 안전성을 동시에 확보할 수 있습니다. 결국 두 장치는 전기 시스템의 효율과 안전을 지켜주고 상호보완할수있는 동반자입니다.
