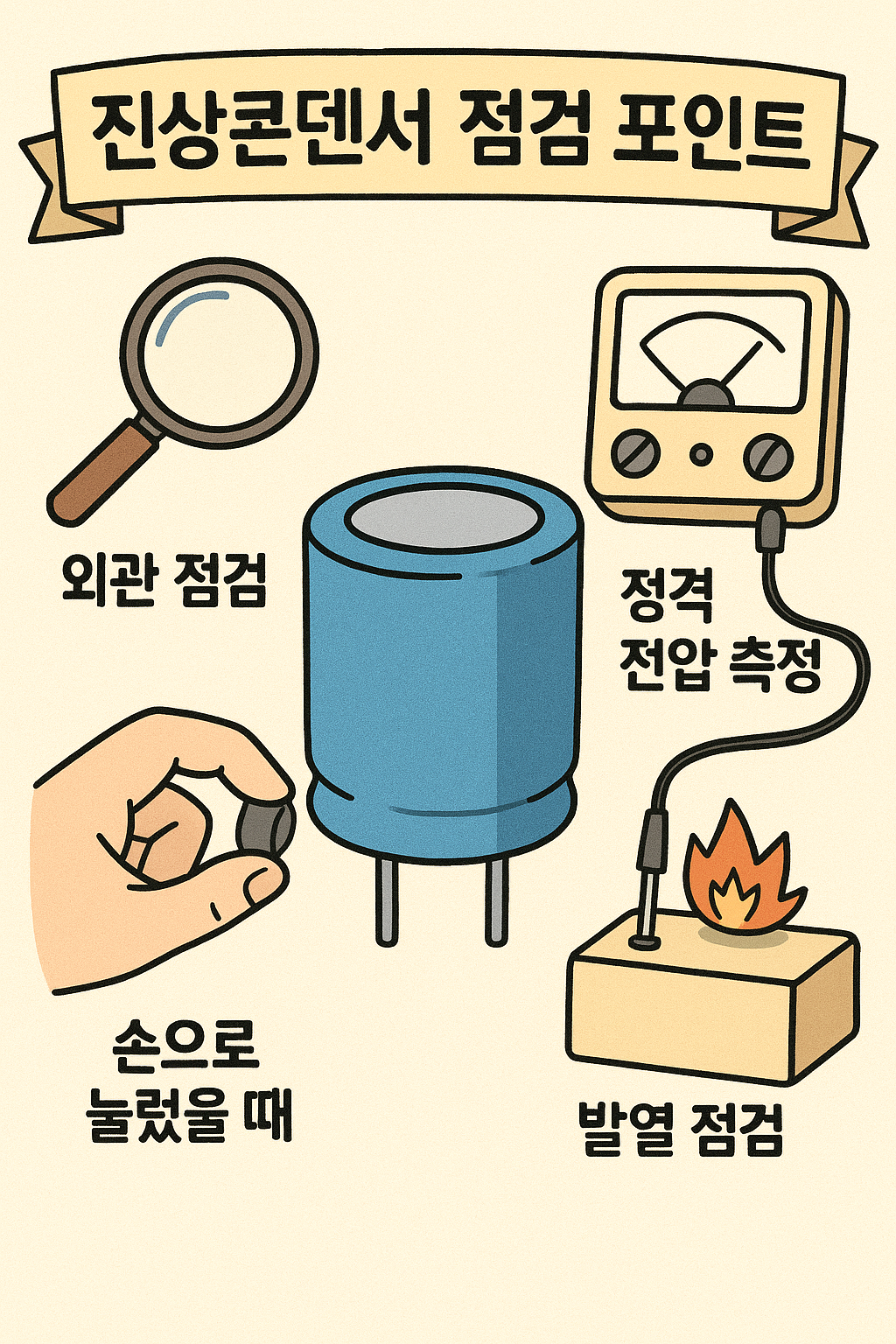

공장이나 건물의 전력 효율을 높이기 위해 설치하는 진상콘덴서는 단순한 전기요금 절감 장치가 아닙니다. 이 장치는 설비 전체의 전력 품질을 안정적으로 유지하고, 불필요한 전류 손실을 줄이는 중요한 역할을 합니다. 하지만 시간이 지나면 내부 절연유가 열화 되거나 단자부가 느슨해져 성능이 떨어질 수 있습니다. 따라서 정기 점검은 선택이 아니라 필수입니다. 다음은 실제 현장에서 전기안전관리자들이 자주 확인하는 진상콘덴서 점검 포인트 5가지입니다.
① 역률(Power Factor) 유지 상태 점검
가장 먼저 살펴야 할 것은 역률입니다. 전력계나 제어반의 역률계에서 수치를 확인해 0.95 이상이면 양호, 0.9 이하라면 점검이 필요합니다. 역률이 낮다는 것은 전력이 비효율적으로 사용되고 있음을 의미하며, 이때는 콘덴서 용량 저하나 접속 불량, 퓨즈 단선 등이 원인일 수 있습니다. 반대로 역률이 1.0을 넘어가면 과보상 상태로, 계통에 불안정을 유발할 수도 있습니다. 이럴 땐 자동 역률조정장치(APFC)가 제대로 작동하는지 확인하고, 필요 시 단계별 설정값을 조정해야 합니다.
실제 현장에서는 계절별 부하 변동에 따라 역률이 달라질 수 있습니다. 예를 들어 여름철 냉방 부하가 급증하면 콘덴서 투입 단계가 자주 바뀌고, 제어판 릴레이 수명이 단축되기도 합니다. 따라서 단순히 수치만 보는 것이 아니라, 변동 패턴까지 관찰하는 습관이 중요합니다.
② 콘덴서 외관과 온도 점검
콘덴서는 오랜 시간 운전하면서 내부 절연유가 변질되고, 가스가 차면서 외형이 부풀어 오를 수 있습니다. 겉으로 보기엔 단순한 변형 같지만, 이는 내부 절연이 약해졌다는 신호입니다. 윗부분이 볼록하게 팽창하거나, 측면이 미세하게 부풀었다면 교체를 검토해야 합니다. 또한 단자 주변에 누유 흔적이 있다면 절연유 누출로 인한 절연 저하가 진행 중일 가능성이 큽니다.
점검 시에는 손으로 만지지 말고, 적외선 온도계를 이용해 표면 온도를 확인하세요. 정상적인 콘덴서는 주변보다 약간 따뜻한 정도(40~50℃)지만, 60℃를 넘어가면 내부 손상이나 접속 불량이 의심됩니다. 온도가 계속 상승한다면 내부 가스압이 높아져 폭발 위험이 있으므로 즉시 전원을 차단하고 교체해야 합니다.
③ 접속 단자 및 배선 조임 상태
시간이 지나면 전선 단자나 볼트가 느슨해지면서 접촉저항이 증가합니다. 이로 인해 전류가 흐를 때 열이 발생하고, 결국 단자부가 변색되거나 절연이 타버릴 수도 있습니다. 정기 점검 시에는 반드시 토크렌치를 사용하여 제조사 권장 토크 값으로 조여주는 것이 좋습니다. 육안 점검 시에는 변색, 스파크 자국, 피복 손상 여부를 함께 확인합니다.
특히 자동콘덴서반의 경우 단계별 투입이 반복되므로, 각 단자의 연결상태를 개별적으로 확인해야 합니다. 한쪽 단자만 헐거워도 전체 전류 밸런스가 무너지고, 그 영향이 다른 셀에까지 퍼질 수 있습니다. 배선이 과열되면 절연 저항이 급격히 떨어지기 때문에, 정기 점검 시 전류 누설 측정도 병행하면 더욱 안전합니다.
④ 퓨즈와 차단기 동작 상태
콘덴서 회로에는 과전류 보호용 퓨즈나 차단기가 반드시 들어 있습니다. 퓨즈가 자주 단선된다면 단순한 과전류보다는 내부 절연 손상이나 셀 불균형을 의심해야 합니다. 특정 상(R상, S상, T상 중 하나)만 반복적으로 나간다면, 해당 콘덴서의 절연 저하 가능성이 높습니다. 또한 차단기가 자주 떨어진다면 과도 전류가 발생하거나 충전 저항기가 손상된 경우일 수 있습니다.
실제 현장에서는 차단기 투입 후 1~2초간 들리는 “찌직” 소리나 스파크 흔적을 보고 문제를 파악하기도 합니다. 이런 미세한 신호는 장비가 보내는 ‘조기 경고’입니다. 작은 이상이라도 놓치지 않으려면, 점검 기록을 남기고 이상 발생 시 패턴을 비교하는 습관이 중요합니다.
⑤ 리액터 및 고조파 영향 점검
최근 공장에서는 인버터, UPS, 용접기 등 비선형 부하가 늘어나면서 고조파(Harmonics) 문제가 많아졌습니다. 고조파는 전류 파형을 일그러뜨려 콘덴서 내부 발열을 심화시키고, 결국 수명 단축이나 폭발 사고로 이어질 수 있습니다. 이 때문에 대부분의 콘덴서반에는 리액터(Reactor)가 함께 설치되어 있습니다.
리액터 점검 시에는 코어의 온도, 소음, 진동을 확인하세요. 평소보다 ‘웅―’ 하는 소리가 커지거나 금속 진동음이 느껴진다면 고조파가 심해졌다는 신호일 수 있습니다. 전력분석기를 이용해 THD(Total Harmonic Distortion) 값을 측정하면 정확하게 파악할 수 있습니다. THD가 5%를 넘으면 콘덴서 손상 가능성이 높으니, 이 경우 필터형 리액터 설치를 검토하는 것이 좋습니다.
✅ 정리하자면
진상콘덴서 점검은 단순한 유지보수가 아니라, 전력 품질을 관리하는 핵심 과정입니다. 역률 확인 → 외관 점검 → 단자 조임 → 퓨즈 및 차단기 → 리액터 이 다섯 가지만 꾸준히 확인해도 설비의 효율은 꾸준히 유지됩니다. 또한 5년 이상 사용된 콘덴서는 절연 저항과 용량 시험을 통해 교체 시기를 판단하세요. 정기적으로 데이터를 기록하고, 이상 징후를 조기에 발견하는 것이 사고를 예방하는 가장 확실한 방법입니다.
